底面から
	側面から

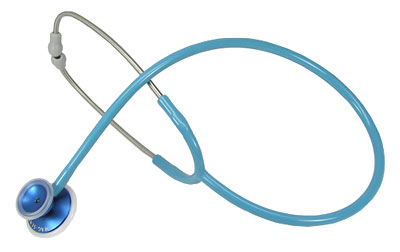

Ultra New Scope-28（オーシャンブルー）

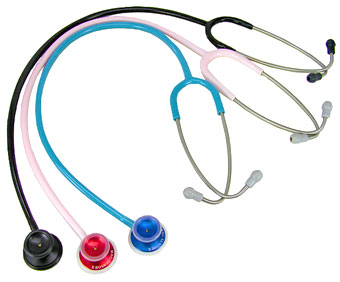

磁気増幅式マグネット聴診器　UNS-28

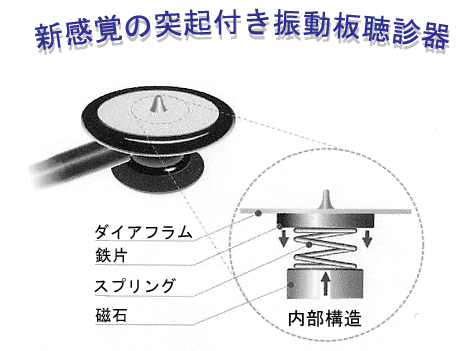

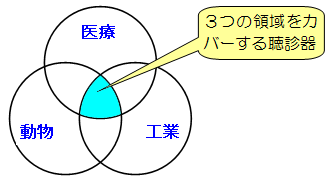

■振動板（ダイアフラム）の特徴 　　表面が大変滑らかで、摩擦音の混合を防ぎ、薬品消毒も可能な柔軟性に富んでいるテフロン振動板 　　（テフロン布樹脂加工）の中心に突起パーツを鉄片で固定した特別開発の突起付振動板を採用しています。 　　※テフロンとは薬品性・耐水性・耐熱性にすぐれ、機械部品・電気絶縁材などのほか、フライパンやアイロンに用いられています。 突起タイプ�T（高さ1.5mm） 突起タイプ�U（高さ5.0mm） 突起タイプ�T（オーシャンブルー） 突起タイプ�U（オーシャンブルー） 突起タイプ�T（ワインレッド） 突起タイプ�U（ワインレッド） ※�Tもしくは�Uを購入時にご選択ください。下記の使用用途に合わせてお選びください。 両方のタイプがご入用の場合は追加購入が可能です。簡単に取り替えが可能です。 　 ■構造説明 　　集音部のマグネットが鉄片を磁力で常にひきつけて、中央にあるスプリングが、振動板を押し上げる。 　　このバランスによって、振動板は、張力が加わっていない状態（つっぱりがない状態）になる為、全表面で 　　高感度なクリアーサウンドを得ることが可能になります。 ■使用範囲 　　心音、気管呼吸音、肺胞呼吸音、蝶蠕動音（グル音・腸雑音）などの一般診察はもとより、血圧測定に 　　おける正確な血流音、心臓血管、気管支内雑音、異常音、産婦人科による胎児音、胎児心音にも使用が 　　可能です。また、嚥下・配管・製造工程での品質管理、動物の聴診等にも最適なダイアフラムです。 ■仕様状況 　　聴診時には、外部より振動板に圧力が加わると、上記構造によって振動板全体が振動して増幅作用が 　　行われ、突起部の先端が皮膚より内部の深い位置で、より高感度での聴診が可能の為、最高の音質と、 　　最大の音量を持ったクリアーサウンドが、Yチューブ付き字金具を通して、鼓動に伝わります。 　　 　　また、突起タイプ�Uを使うことにより、体毛のある動物でも突起部の先端が毛を通り皮膚に触れることに 　　よって聴診が可能になります。嚥下や配管の検査にも突起タイプ�Uが最適です。 使用例 心音（�Tor�U） 動物：ペット（�U） 嚥下（�U） 電化製品（�Tor�U） パソコン（�Tor�U） 配管（�U） 心音はもちろんのこと、動物・配管・パソコン・電化製品・エンジン音・嚥下等、様々な聴診に対応します。 生体音・・・・・突起タイプ�T、�Uのいずれでも聴診可能です。突起タイプ�Uは、棘（とげ）状の形態を有する 　　　　　　　　ため痛さを伴う印象がございますが、体感的には無痛です。高齢者で痩せた方で肋骨と肋間 　　　　　　　　に谷間を有する方の胸の聴診には特にこの聴診器の長所が発揮されます。 動物・・・・・・・体毛が長い、犬や猫等の動物の場合には、突起タイプ�Uがお薦めです。ダイアフラムの 　　　　　　　　突起部の先端が体毛を通り皮膚に触れることによって音がよく聴きとることができます。 　　　　　　　　当聴診器は、厚生省より「動物用聴診器」としても認可された医療機器です。他に類を 　　　　　　　　みないUNS-28の有棘聴診器を是非ご検討ください。 嚥下・・・・・・・嚥下音は、突起タイプ�Uの突起部の先端を首の皮膚に当てることによって、振動板に圧力が 　　　　　　　　加わり、振動板全体に振動して音が増幅します。 電化製品・・・電化製品は多種ございますので聴診する物に合わせて振動板をお選びください。 　　　　　　　　表面が繊細な製品ですと丸みを帯びた突起タイプ�Tがよろしいかと思いました。全国展開 　　　　　　　　する電気小売店の各営業所様からご依頼をいただきました。 パソコン・・・・突起タイプ�T、�Uのいずれでも聴診可能です。ベル面を使用しますと、真下の音がよく 　　　　　　　　聴こえます。広範囲に聴診したい場合には、ダイアフラム面をご使用ください。病院 　　　　　　　　システムの入れ替え時にも著名なメーカーのソフト構築部門が実際に使用しております。 配管・・・・・・・配管検査には突起タイプ�Uがお薦めです。配管は円弧状を成すために直径の短いベル面 　　　　　　　　では隙間が生じ、ブレやすく固定状態とならないためにノイズが発生しやすくなりますが、 　　　　　　　　有棘面を使用しますと突起を通じて、外部より振動板に圧力が加わるため、振動板全体が 　　　　　　　　振動して音が増幅しますのでより最高の音質と、最大の音量を持ったクリアーサウンド聴診 　　　　　　　　することができます。配管は太さが様々ございますので曲面の少ない太い配管にはベル面 　　　　　　　　も使用可能かと思います。 　　　　　　　　上部の写真は、洗浄器のカートリッジ交換時に少量の水を通さなければならない時の水量の 　　　　　　　　音を判断してバルブを開いています。 品質管理・・・製造メーカーの生産ラインにおいて組み立て時や完成後に異音が発生しないか、聴覚での 　　　　　　　　品質検査にも重用されています。微細な音の検出には「電子聴診器」が用いられます。

当器種は刻印が可能です。刻印タイプは、１種類です。

Ｎｏ．	刻印タイプ	刻印文字（例）	字　　体	価　　格	備　　考
１	耳　管	Ｉ．ＮＡＫＡＧＡＷＡ	活字体／ひらがな	800円	活字体は全て大文字

　

●

★突起タイプ�U（高さ5.0mm）	・品　　名　　振動板（ダイアフラム）:突起タイプ�U（高さ5.0mm） ・適応機種　　汎用聴診器 ・販売価格　　２，２００円 （税込・送料無料） 只今、在庫切れとなります。 注：当商品のみの場合は、お支払は銀行振込、クレジット決済となります
・振動板（ダイアフラム）は、簡単に取り替えが可能です。

★ソフトイヤーチップ	・品　　名　　ソフトイヤーチップ（一対） ・適応機種　　汎用聴診器 ・販売価格　　１，３２０円 （税込・送料無料） 　只今、在庫切れとなります。 注：当商品のみのご購入の場合は、お支払方法は銀行振込のみとなります。
	※ ブラックはチューブの色が、ブラックの聴診器用です。 ※ グレーはチューブの色が、ブラック以外の聴診器用です。

　
